MARWI UNION by Marwi Schaltauge GH-199 für KTM - M12 x 1,75

UNION by Marwi Schaltauge GH-199 für KTM - M12 x 1,75

Inhaltsangabe

Das UNION by Marwi GH-199 ist ein austauschbares Schaltauge für ausgewählte KTM-Fahrradrahmen mit 142 x 12 mm Steckachse und einem M12-Gewinde mit 1,75 mm Steigung. Es bildet die präzise Verbindung zwischen Fahrradrahmen und hinterem Schaltwerk und unterstützt dadurch eine korrekte Ausrichtung der Kettenführung. Die Befestigung erfolgt über die Steckachse. Das aus Aluminium gefertigte Ersatzteil eignet sich für Wartungs- und Reparaturarbeiten an kompatiblen KTM-Modellen. Da Schaltaugen fahrzeugspezifisch geformt sind, müssen Modell, Baujahr, Achsstandard, Gewindesteigung und Kontur des vorhandenen Bauteils vor dem Austausch vollständig übereinstimmen.

Features und Highlights

-

Fahrzeugspezifisches Ersatzschaltauge für ausgewählte KTM-Rahmen mit 142 x 12 mm Steckachse.

-

Das M12-Gewinde mit 1,75 mm Steigung muss exakt zur vorhandenen Steckachse passen.

-

Die Befestigung über die Hinterradachse ermöglicht eine klar definierte Position am Rahmenausfallende.

-

Die Aluminiumkonstruktion verbindet eine passgenaue Form mit einem geringen Bauteilgewicht.

-

Schraubring und benötigte Befestigungsschrauben sind bei dieser Ausführung enthalten.

-

Die Kennzeichnung GH-199 ermöglicht den eindeutigen Abgleich mit dem vorhandenen Schaltauge.

Produkteigenschaften

Eigenschaft

Angabe

Marke

UNION by Marwi

Produktart

Schaltauge, Schaltwerkaufnahme

Modell

GH-199

Herstellerartikelnummer

439199

EAN / GTIN

8590966391998

Material

Aluminium

Farbe

Schwarz

Rahmenkompatibilität

Ausgewählte KTM-Fahrradrahmen

Achsstandard

142 x 12 mm Steckachse

Achsgewinde

M12 x 1,75

Gewindesteigung

1,75 mm

Befestigungsart

Befestigung über die Steckachse

Montageposition

Hinteres Rahmenausfallende

Enthaltene Montageteile

Schraubring und Befestigungsschrauben

Kompatibilität

Das GH-199 wird für ausgewählte KTM-Modelle der Baureihen Bark, Lycan, Myroon, Phinx, Race Action, Race Line und Scarp aus den Modelljahren 2012 bis 2015 geführt. Die genauen Baujahre unterscheiden sich je nach Modell und Ausstattung. Eine Übereinstimmung des Fahrradnamens allein reicht deshalb nicht aus. Vor dem Kauf müssen das vorhandene Schaltauge, die Rahmenaufnahme sowie die Steckachse mit M12 x 1,75 geprüft werden.

Häufige Fragen zum Produkt

Für welche Steckachse ist das Marwi GH-199 vorgesehen?

Das Schaltauge ist für kompatible Hinterbauten mit einer 142 x 12 mm Steckachse vorgesehen. Das Achsgewinde muss M12 x 1,75 entsprechen. Eine Steckachse mit anderer Länge oder Gewindesteigung ist nicht kompatibel.

Passt das GH-199 an jedes KTM-Fahrrad?

Nein. Das Schaltauge passt nur zu bestimmten KTM-Rahmen und Modelljahren. Entscheidend sind die Form des Ausfallendes, die Position der Aufnahmen sowie der Achsstandard 142 x 12 mm mit einer Gewindesteigung von 1,75 mm.

Was bedeutet die Bezeichnung M12 x 1,75?

M12 bezeichnet den Nenndurchmesser des Gewindes von 12 mm. Der Wert 1,75 gibt den Abstand zwischen zwei Gewindegängen in Millimetern an. Beide Werte müssen mit der Steckachse und der Rahmenaufnahme übereinstimmen.

Wie lässt sich das passende Schaltauge sicher bestimmen?

Die Modellnummer GH-199, die äußere Kontur, alle Bohrungen und die Gewindeausführung sollten mit dem ausgebauten Originalteil verglichen werden. Eine maßstabsgetreue 1:1-Zeichnung des Herstellers ermöglicht zusätzlich eine direkte Formkontrolle.

Sind Befestigungsteile im Lieferumfang enthalten?

Ja. Für die EAN 8590966391998 werden der benötigte Schraubring und die zugehörigen Befestigungsschrauben als enthalten angegeben. Die Steckachse und das Schaltwerk gehören nicht zum Lieferumfang.

Fazit

Das UNION by Marwi GH-199 ist ein präzise zuzuordnendes Ersatzschaltauge für ausgewählte KTM-Rahmen mit 142 x 12 mm Steckachse und M12-x-1,75-Gewinde. Es eignet sich für die fachgerechte Wiederherstellung der Schaltwerkaufnahme, sofern Modell, Baujahr, Bauteilkontur und Achsspezifikation vollständig übereinstimmen.

Lieferumfang

-

1 UNION by Marwi Schaltauge GH-199

-

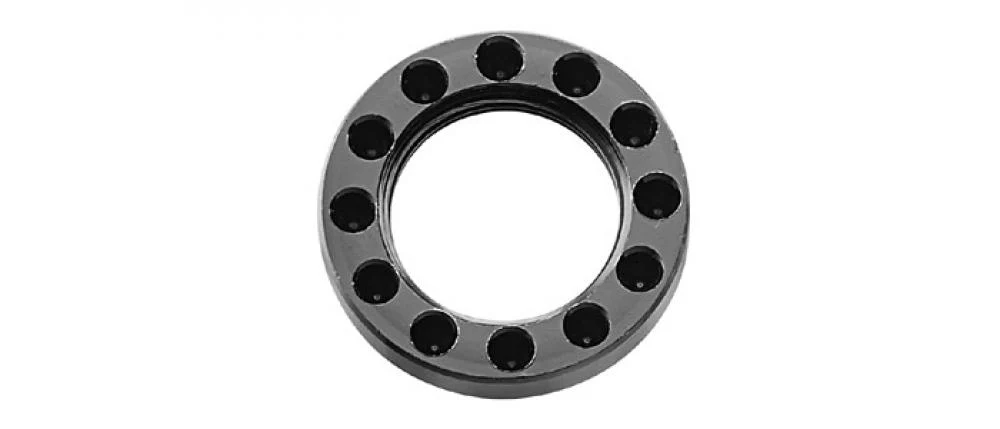

1 passender Schraubring

-

Benötigte Befestigungsschrauben
