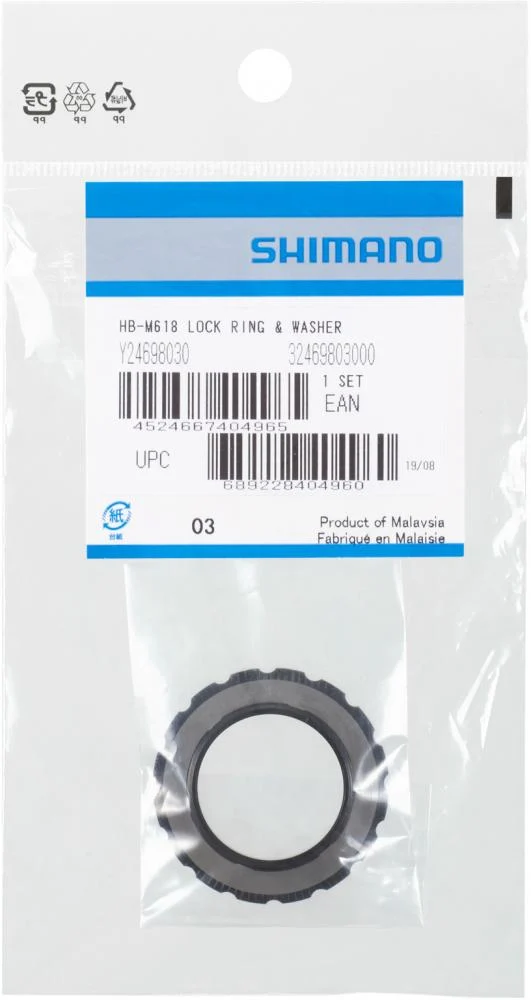

Shimano Center-Lock Verschlussring Y24698030 - außenverzahnt Bremsscheibe

Shimano Center-Lock Verschlussring Y24698030 - außenverzahnt

Inhaltsangabe

Der Shimano Verschlussring Y24698030 befestigt eine kompatible Center-Lock-Bremsscheibe sicher auf der Vorderradnabe. Die außenliegende Werkzeugaufnahme bleibt auch bei groß dimensionierten Steckachsen zugänglich und eignet sich für Center-Lock-Naben mit 15- oder 20-mm-Steckachse. Shimano ordnet das Original-Ersatzteil der Deore Vorderradnabe HB-M618 zu. Die Explosionszeichnung führt die Einheit offiziell als „Lock Ring & Washer“, also als Verschlussring mit Unterlegscheibe. Zur fachgerechten Montage ist das Shimano Werkzeug TL-FC36 vorgesehen. Das vorgeschriebene Anzugsdrehmoment beträgt 40 Nm.

Features und Highlights

Produkteigenschaften

Eigenschaft

Angabe

Marke

Shimano

Produktart

Center-Lock-Verschlussring

Herstellerartikelnummer

Y24698030

EAN / GTIN

4524667404965

Befestigungssystem

Center Lock

Werkzeugaufnahme

Außenverzahnung

Geeignete Achsen

15- und 20-mm-Steckachsen

Material

Stahl

Farbe

Schwarz

Primäre Kompatibilität

Shimano HB-M618 und HB-M618-B

Weitere identische Zuordnung

Shimano HB-M6010 und HB-M6010-B

Montagewerkzeug

Shimano TL-FC36

Anzugsdrehmoment

40 Nm

Enthaltener Bestandteil

Unterlegscheibe

Shimano führt Y24698030 in den Ersatzteilzeichnungen der HB-M618- und HB-M6010-Baureihen als Verschlussring mit Unterlegscheibe. Für HB-M6010 und HB-M6010-B ist das Bauteil als identisches Teil gekennzeichnet.

Häufige Fragen zum Produkt

Wofür wird der Shimano Verschlussring Y24698030 verwendet?

Der Verschlussring fixiert eine kompatible Center-Lock-Bremsscheibe auf der Vielzahnaufnahme der Vorderradnabe. Er ist kein interner Verschlussring für Lager, Konus oder Nabenachse.

Passt der Verschlussring zur Shimano HB-M618 Vorderradnabe?

Ja. Shimano führt Y24698030 ausdrücklich als Verschlussring mit Unterlegscheibe für HB-M618 und HB-M618-B. Auch bei HB-M6010 und HB-M6010-B wird dasselbe Ersatzteil verwendet.

Was bedeutet die außenliegende Werkzeugaufnahme?

Das Montagewerkzeug greift außen am Verschlussring an. Dadurch bleibt die Aufnahme bei 15- und 20-mm-Steckachsen zugänglich, bei denen ein Werkzeug für innenverzahnte Lockringe möglicherweise nicht über die Achse passt.

Welches Werkzeug wird für die Montage benötigt?

Shimano sieht für diesen außenverzahnten Center-Lock-Verschlussring das Werkzeug TL-FC36 vor. Der Ring wird bei der Montage mit 40 Nm angezogen.

Wird der Shimano Y24698030 mit einer Dichtung geliefert?

Die offizielle Shimano Explosionszeichnung bezeichnet den Lieferbestandteil als Unterlegscheibe. Handelsangebote verwenden teilweise die Bezeichnung Dichtung. Da Shimano das Teil als „Washer“ ausweist, wird es technisch korrekt als Unterlegscheibe angegeben.

Fazit

Der Shimano Y24698030 ist ein außenverzahnter Center-Lock-Verschlussring für kompatible Vorderradnaben mit 15- oder 20-mm-Steckachse. Er eignet sich besonders als Originalersatz für HB-M618 und HB-M618-B. Die beiliegende Unterlegscheibe, die Montage mit TL-FC36 und das definierte Anzugsdrehmoment von 40 Nm ermöglichen eine eindeutige und fachgerechte Installation.
