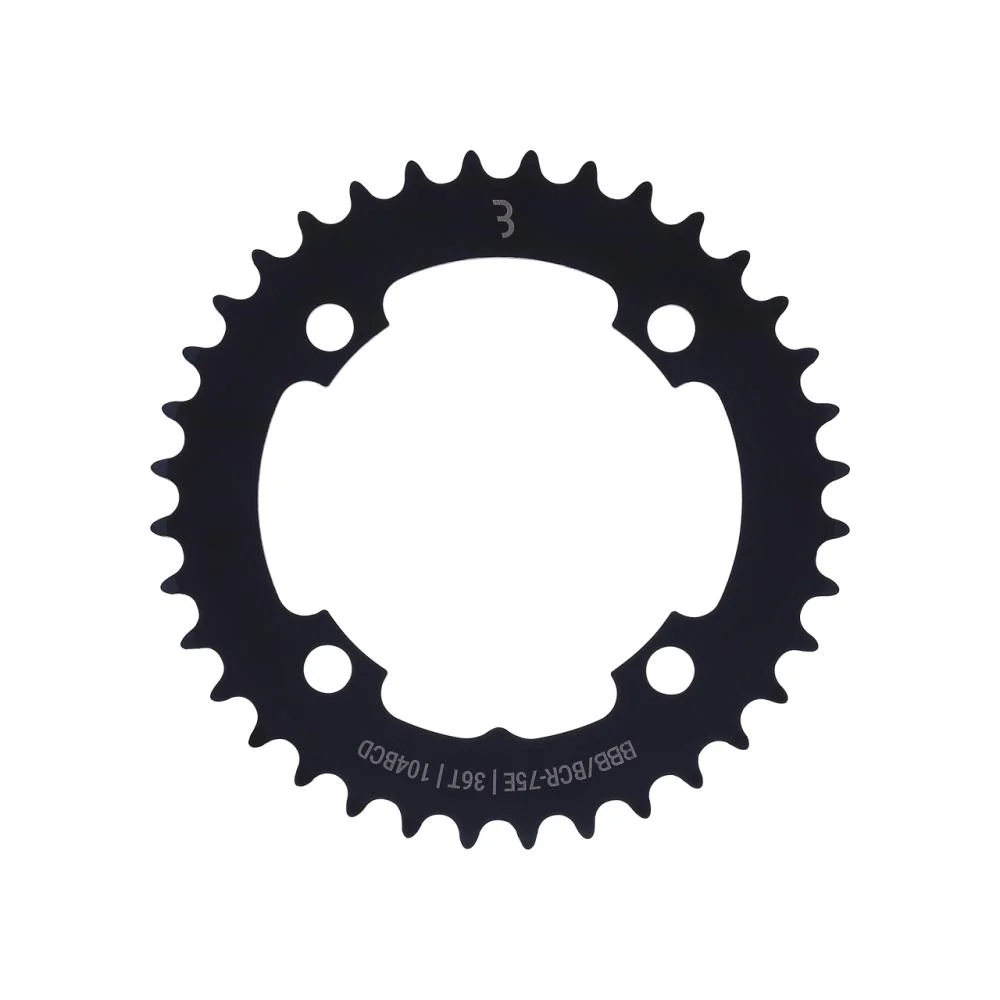

BBB E-bikeGear BCR-75E Kettenblatt 36 Zähne 104 mm Stahl schwarz

Das BBB E-bikeGear BCR-75E ist ein widerstandsfähiges Kettenblatt für E-Bikes mit Nabenschaltung. Es besitzt 36 Zähne und wird über eine Vierarmaufnahme mit einem Lochkreisdurchmesser von 104 mm an einem passenden Spider befestigt.

Ein Spider ist das sternförmige Verbindungselement zwischen Kurbel beziehungsweise Motoraufnahme und Kettenblatt. Der Lochkreisdurchmesser, kurz BCD, bezeichnet den gedachten Kreis, auf dem die vier Befestigungsbohrungen liegen. Für eine passende Montage müssen sowohl die Vierarmaufnahme als auch der Lochkreisdurchmesser von 104 mm übereinstimmen.

Das Kettenblatt besteht aus gehärtetem Kohlenstoffstahl. Dieses belastbare Material ist auf eine lange Lebensdauer und die höheren Antriebskräfte eines E-Bikes ausgelegt. Die Ausführung mit 36 Zähnen bietet eine ausgewogene Übersetzung für den alltäglichen Einsatz, Touren und den Stadtverkehr.

Das BCR-75E ist für Antriebe mit Nabenschaltung und Ketten im Maß 1/2 x 3/32 Zoll vorgesehen. Es kann mit Ketten für Antriebe von 1- bis 8-fach verwendet werden. Die Montage ist unter anderem an Bosch-Antrieben der dritten und vierten Generation sowie an Shimano Steps Systemen möglich, sofern ein geeigneter Vierarm-Spider mit 104 mm Lochkreisdurchmesser vorhanden ist.

Technische Daten

Merkmal

Angabe

Marke

BBB Cycling

Modell

E-bikeGear

Modellnummer

BCR-75E

Artikelnummer

2909697536

EAN / GTIN

8716683138092

Produkttyp

E-Bike-Kettenblatt

Anzahl der Zähne

36

Material

Gehärteter Kohlenstoffstahl

Farbe

Schwarz

Kurbeltyp

Einfach-Kettenblatt

Anzahl der Befestigungsarme

4

Lochkreisdurchmesser

104 mm

Abkürzung des Lochkreisdurchmessers

BCD 104

Geeigneter Antrieb

Nabenschaltung

Geeignete Schaltstufen

1- bis 8-fach

Kettenmaß

1/2 x 3/32 Zoll

Bosch-Kompatibilität

Generation 3 und Generation 4 mit passendem Spider

Shimano-Kompatibilität

Shimano Steps mit passendem Spider

Narrow-Wide-Ausführung

Nein

Kettenblattschrauben enthalten

Nein

Empfohlene Kettenblattschrauben

BBB BCR-60

Lieferumfang

1 BBB E-bikeGear BCR-75E Kettenblatt mit 36 Zähnen

Kompatibilität

Fahrrad oder Bauteil

Voraussetzung / Hinweis

E-Bike mit Nabenschaltung

Geeignet bei passender Kettenlinie und Kettenaufnahme

Bosch Antrieb Generation 3

Passender Vierarm-Spider mit 104 mm BCD erforderlich

Bosch Antrieb Generation 4

Passender Vierarm-Spider mit 104 mm BCD erforderlich

Shimano Steps

Geeignet, wenn ein kompatibler Vierarm-Spider mit 104 mm BCD montiert ist

Andere E-Bike-Systeme

Möglich, wenn ein passender Spider mit Vierarmaufnahme und 104 mm BCD vorhanden ist

Vierarm-Kurbel oder Spider

Geeignet bei 104 mm Lochkreisdurchmesser

Ketten mit 1/2 x 3/32 Zoll

Geeignet

1- bis 8-fach Ketten

Geeignet

Kettenschaltung mit Schaltwerk

Nicht vorgesehen

Mehrfach-Kettenblatt mit Umwerfer

Nicht vorgesehen

9- bis 12-fach Ketten

Nicht als vorgesehener Einsatzbereich ausgewiesen

Direct-Mount-Aufnahme ohne Spider

Nicht geeignet

Spider mit anderem Lochkreisdurchmesser

Nicht geeignet

Drearm- oder Fünfarmaufnahme

Nicht geeignet

Auswahlhinweis

Vor der Bestellung müssen die Zahnzahl, die Anzahl der Befestigungsarme und der Lochkreisdurchmesser kontrolliert werden. Dieses Kettenblatt besitzt 36 Zähne, vier Befestigungsbohrungen und einen Lochkreisdurchmesser von 104 mm.

Die Bezeichnung 104 mm bezieht sich nicht auf den Außendurchmesser des Kettenblatts. Gemeint ist der Durchmesser des Kreises, auf dem die Befestigungsbohrungen liegen. Ein optisch ähnlicher Spider mit einem anderen Lochkreis ist nicht kompatibel.

Zusätzlich muss das Fahrrad mit einer Nabenschaltung ausgestattet sein. Das BCR-75E ist als einzelnes Kettenblatt für Antriebe ohne vorderen Umwerfer ausgelegt. Es besitzt keine Schalthilfen für den Wechsel zwischen mehreren vorderen Kettenblättern und ist deshalb nicht für einen Zwei- oder Dreifachantrieb vorgesehen.

Das BCR-75E darf nicht mit der Narrow-Wide-Ausführung BCR-76E verwechselt werden. Bei einem Narrow-Wide-Kettenblatt wechseln sich schmale und breite Zähne ab, um die Kette bei Antrieben mit Kettenschaltung besser zu führen. Das hier beschriebene BCR-75E ist für Nabenschaltungen und 1- bis 8-fach Ketten im Maß 1/2 x 3/32 Zoll vorgesehen.

Beim Wechsel auf eine andere Zahnzahl verändert sich die Übersetzung. Ein Kettenblatt mit mehr Zähnen ermöglicht bei gleicher Trittfrequenz eine höhere Geschwindigkeit, erfordert jedoch mehr Kraft beim Anfahren. Ein Kettenblatt mit weniger Zähnen erleichtert das Anfahren und Bergauffahren. Wird ein vorhandenes Kettenblatt mit ebenfalls 36 Zähnen ersetzt, bleibt die grundlegende Übersetzung erhalten.

Montagehinweis

Vor der Montage ist der E-Bike-Antrieb auszuschalten. Wenn möglich, sollte der Akku entnommen oder entsprechend den Vorgaben des Fahrradherstellers deaktiviert werden.

Das Kettenblatt wird mit vier passenden Kettenblattschrauben am Spider befestigt. Die Schrauben gehören nicht zum Lieferumfang. BBB empfiehlt passende Schrauben aus der Baureihe BCR-60. Vorhandene Schrauben dürfen nur weiterverwendet werden, wenn Länge, Gewinde und Zustand geeignet sind.

Die Schrauben sind gleichmäßig und über Kreuz anzuziehen. Das vorgeschriebene Anzugsdrehmoment richtet sich nach dem verwendeten Spider, den Kettenblattschrauben und den Angaben des Antriebsherstellers. Ein zu hohes Drehmoment kann Gewinde oder Kettenblatt beschädigen, während ein zu niedriges Drehmoment zu Geräuschen und einer gelockerten Verbindung führen kann.

Nach der Montage müssen Kettenlinie, Kettenspannung und Freigängigkeit kontrolliert werden. Eine stark verschlissene Kette sollte nicht mit einem neuen Kettenblatt kombiniert werden, da unterschiedliche Verschleißzustände zu Laufgeräuschen, erhöhtem Verschleiß oder einem unsauberen Kettenlauf führen können.

Häufige Fragen

Ist das Kettenblatt für Bosch E-Bikes geeignet?

Ja. Es kann mit Bosch-Antrieben der dritten und vierten Generation verwendet werden, wenn ein passender Vierarm-Spider mit 104 mm Lochkreisdurchmesser vorhanden ist.

Passt das Kettenblatt zu Shimano Steps?

Ja, sofern das Shimano Steps System mit einem kompatiblen Vierarm-Spider für 104 mm BCD ausgestattet ist.

Ist das Kettenblatt für eine Nabenschaltung geeignet?

Ja. Das BCR-75E wurde speziell für Antriebe mit Nabenschaltung entwickelt.

Kann es mit einer Kettenschaltung verwendet werden?

Nein. Der vorgesehene Einsatzbereich beschränkt sich auf Nabenschaltungen. Für Antriebe mit Schaltwerk sollte ein ausdrücklich dafür freigegebenes Kettenblatt gewählt werden.

Welche Ketten passen?

Das Kettenblatt ist für Ketten von 1- bis 8-fach im Maß 1/2 x 3/32 Zoll vorgesehen.

Was bedeutet BCD 104?

BCD steht für Bolt Circle Diameter und bezeichnet den Lochkreisdurchmesser der Befestigungsbohrungen. Bei diesem Kettenblatt liegen die vier Bohrungen auf einem Kreis mit 104 mm Durchmesser.

Ist das Kettenblatt direkt am Motor montierbar?

Nicht ohne passenden Spider. Das Kettenblatt benötigt eine Vierarmaufnahme mit einem Lochkreisdurchmesser von 104 mm.

Sind die Kettenblattschrauben enthalten?

Nein. Die vier benötigten Kettenblattschrauben gehören nicht zum Lieferumfang. BBB empfiehlt passende Schrauben aus der Baureihe BCR-60.

Handelt es sich um ein Narrow-Wide-Kettenblatt?

Nein. Das BCR-75E ist das Kettenblatt für Nabenschaltungen. Für eine Narrow-Wide-Ausführung führt BBB ein separates Modell.

Bleibt die Übersetzung beim Austausch gleich?

Wenn das bisherige Kettenblatt ebenfalls 36 Zähne besitzt, bleibt die grundlegende Übersetzung unverändert. Bei einer abweichenden bisherigen Zahnzahl verändert sich die Übersetzung entsprechend.
