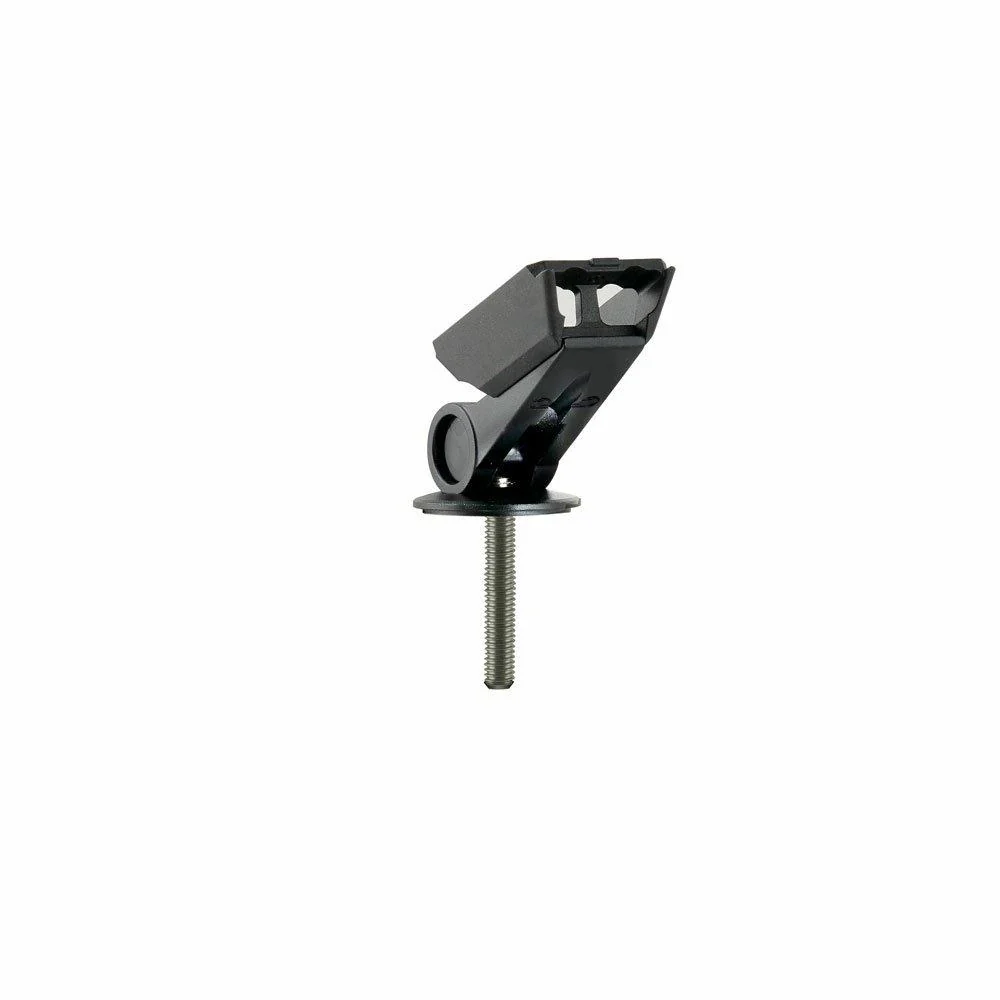

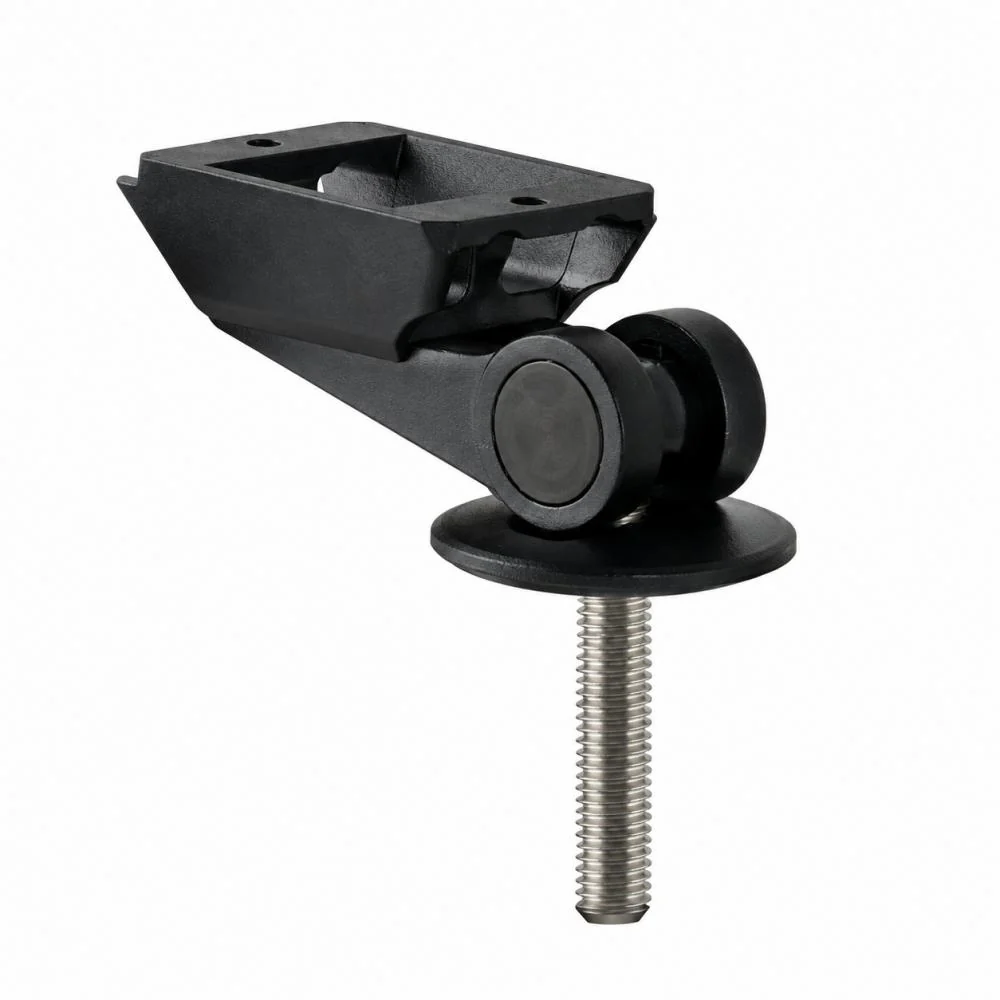

by,schulz SDS A-Head Cap Pro für Bosch Kiox 300 und Kiox 500

Die by,schulz SDS A-Head Cap Pro ermöglicht die mittige, aufgeräumte Montage eines Bosch Kiox 300 oder Kiox 500 über dem Vorbau. Der Displaywinkel ist stufenlos einstellbar, während die 2line-Ausführung eine nach vorn oder hinten gerichtete Kabelführung erlaubt.

Technische Daten

Merkmal

Angabe

Marke

by,schulz

Modell

SDS A-Head Cap Pro Kiox 300/500-2line

Hersteller-Art.-Nr.

12278

EAN / GTIN

4251239318626

Produkttyp

A-Head-Kappe mit Displayhalterung

Geeignete Displays

Bosch Kiox 300 und Bosch Kiox 500

Befestigungsposition

Oberhalb des Vorbaus

Vorbausystem

A-Head

Voraussetzung

Im Gabelschaft montierte A-Head-Kralle mit M6-Gewinde

Befestigungsschraube

M6 × 45 mm

Montagewerkzeug

5-mm-Innensechskantschlüssel

Winkelverstellung

Stufenlos

Kabelführung

Wahlweise nach vorn oder hinten

Material

Eloxiertes Aluminium und glasfaserverstärktes Nylon

Farbe

Schwarz

Gewicht

Ca. 45 g

Lieferumfang

SDS A-Head Cap Pro Kiox 300/500-2line und M6 × 45 mm A-Head-Schraube

Nicht enthalten

Bosch-Display, Kabel, Bedieneinheit, Vorbau und Werkzeug

Kompatibilität

Fahrrad oder Bauteil

Kompatibilität und Voraussetzung

Bosch Kiox 300

Passend

Bosch Kiox 500

Passend

Bosch Kiox der ersten Generation

Nicht vorgesehen

Bosch Intuvia, Nyon oder Purion

Nicht passend

A-Head-Vorbau mit separater A-Head-Kappe

Passend bei vorhandener A-Head-Kralle mit M6-Gewinde

Vorbau mit fest integrierter Abdeckung

Nicht passend, wenn die vorhandene A-Head-Kappe nicht ersetzt werden kann

SDS-Frontkappe am Vorbau

Nicht erforderlich

Gabelschaft ohne geeignete Gewindeaufnahme

Nicht passend ohne fachgerechte Nachrüstung

Auswahlhinweis

Vor der Bestellung müssen das Displaymodell und die Befestigung am Fahrrad geprüft werden. Die Halterung ist ausschließlich für Bosch Kiox 300 und Kiox 500 vorgesehen. Am Fahrrad wird ein A-Head-Vorbau mit austauschbarer oberer Kappe sowie eine geeignete A-Head-Kralle mit M6-Gewinde im Gabelschaft benötigt.

Montagehinweis

Die vorhandene A-Head-Kappe wird entfernt und durch die SDS A-Head Cap Pro ersetzt. Anschließend wird die Halterung mit der beiliegenden M6 × 45 mm Schraube befestigt. Danach lassen sich Displaywinkel und Kabelführung anpassen.

Die Montage darf die korrekte Einstellung des Steuersatzes nicht beeinträchtigen. Nach dem Einbau sind das Lagerspiel, die sichere Befestigung des Vorbaus und die spannungsfreie Kabelführung zu kontrollieren. Bei Unsicherheit sollte die Montage durch eine Fahrradwerkstatt erfolgen.
